Взрывозащищённое исполнение электропогрузчиков Nichiyu

Перечень отраслей, в которых использование обычных погрузчиков запрещено

Есть отрасли, в которых использование обычных погрузчиков запрещено, т.к. избыточное содержание смесей, газов и пыли может привести к воспламенению. К таким отраслям можно отнести:

• Производство сернокислотного аммония;
• Производство гидроксида натрия (соды);
• Промышленное производство с использованием электропечей;
• Производство сжатых и сжиженных газов;
• Производство продуктов перегонки каменноугольного дегтя;
• Производство красителей и промежуточных продуктов;
• Спиртовая промышленность;
• Производство продуктов переработки ацитилена, этилена и метанола;
• Производство пластмассы и другого пластикового материала;
• Текстильная промышленность;
• Производство растительного масла и жира;
• Производство жирных кислот, отвержденных жиров и глицерина;
• Сухая перегонка древесины;
• Фармацевтическое производство;
• Лакокрасочная промышленность;
• Производство инсектицидов и гермицидов;
• Производство парфюмерии и косметики;
• Производство продуктов фотохимической сенсибилизации;
• Очистка бензина;
• Производство резиновых изделий;
• Производство алкоголя;
• Бумажная промышленность;
• Полиграфическая промышленность.

Что же делать в такой ситуации?

Для таких отраслей были сконструированы специальные погрузчики во взрывозащищенном исполнении.
Мы предлагаем взрывозащищенную электрическую технику Ничию. Опыт изготовления взрывозащищенных моделей с 1965 года, Ничию первым в Японии сделал эту линейку техники и продолжает лидировать в этой отрасли. Другие же мировые производители сами не изготавливают взрывозащищенные модели, а прибегают к услугам специализированных ателье PYROBAN, Bertinex Srl где происходит полное переоборудование машин.

Грузоподъемность взрывозащищенной техники Ничию от 1,0 т до 3,0 т и высота подъема от 3,0 м до 6,0 м. Поражает ассортимент, это - электропогрузчики, ричтраки, электротележки, комплектовщики заказов, штабелеры без опорных вил.



Поставляемые погрузчики в Россию проходят обязательную сертификацию по ГОСТ IEK 60079-14-2011, ГОСТ 30852.13-2002 и им присваиваются следующие маркировки взрывозащиты 1ExdIIBT4 и 2ExeIIT4.

Технические особенности взрывозащищенных погрузчиков

• Эффективная изоляция электрических контактов;
• Специальный безопасный корпус для панели приборов и платы;
• Защитный корпус и решетка для передних фар;
• Надежное заземление корпуса погрузчика, защищающее от накопления статического электрического заряда;
• Герметичный корпус аккумуляторной батареи;
• Токопроводящие шины для предотвращения накопления статического электричества
• Установка специальных омедненных вил, которые исключают появление искры, при их соприкосновении с половым покрытием.

Закрытый взрывозащищённым кожухом разъём тяговой батареи, разъем для зарядки АКБ выведен отдельно.

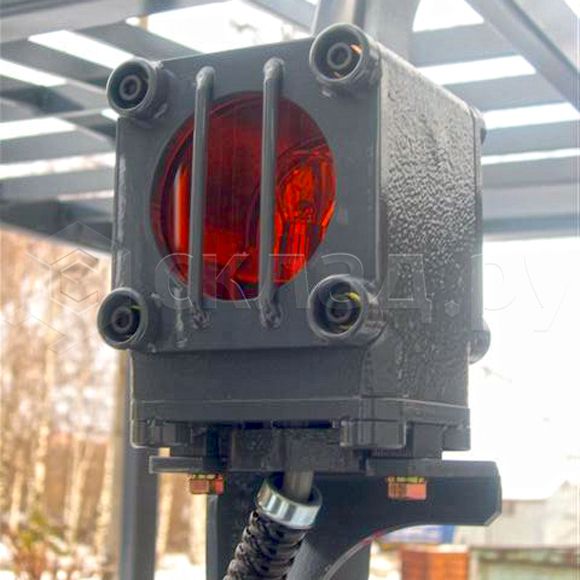

Взрывозащищённые фары


Взрывозащищённый блок управления погрузчиком


Взрывозащищённая тяговая батарея.


Взрывозащищённая панель приборов


Закрытый взрывозащищённым кожухом тяговый электродвигатель

Перечень взрывозащищенного электрооборудования, входящего в состав погрузчиков

Номер п/п	Наименование и тип взрывозащищенного оборудования	Маркировка взрывозащиты
1	Тяговый электродвигатель, электродвигатель гидросистемы, электродвигатель усилителя рулевого управления	1ExdIIBT4
2	Контроллер
3	Блок управления
4	Датчик усилителя рулевого управления
5	Приборная панель
6	Верхняя фара, лампа сигнальная, лампа поворотная
7	Переключатель
8	Тяговый аккумулятор	2ExeIIT4
9	Датчик скорости передвижения
10	Звуковой сигнал, зуммер, трель

ГОСТ	1	Ex	d	IIB	T5
	Знак уровня взрывозащиты	Знак соответствия стандартам	Знак вида взрывозащиты	Знак подгруппы (категория смеси)	Знак температурного класса (группа смеси)

Уровень взрывозащищенности оборудования

Уровни взрывозащищённости электрооборудования имеют в российской классификации обозначения 2, 1 и 0:

Уровень 2 – электрооборудование повышенной надежности против взрыва: в нем взрывозащита обеспечивается только в нормальном режиме работы;
Уровень 1 – взрывобезопасное электрооборудование: взрывозащищённость обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;
Уровень 0 – особо взрывобезопасное оборудование, в котором применены специальные меры и средства защиты от взрыва.

Зона 0	Зона 1	Зона 2
Зона, в которой взрывоопасная газовая смесь присутствует постоянно или в течение длительных периодов времени.	Зона, в которой существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации.	Зона, в которой маловероятно присутствие взрывоопасной газовой смеси в нормальных условиях эксплуатации, а если она возникает, то редко, и существует очень непродолжительное время.

Степень взрывозащищённости оборудования (2, 1, или 0) ставится в РФ как первая цифра перед европейской маркировкой взрывозащищённости оборудования.

Знак вида взрывозащиты

Вид и принцип взрывозащиты	Основное применение	Стандарт
Ex d Взрывонепроницаемая оболочка Распространение взрыва во внешнюю среду исключено	Клеммные и соединительные коробки, коммутирующие приборы, светильники, посты управления, распределительные устройства, пускатели, электродвигатели, нагревательные элементы, шкафы управления, IT оборудование Зона 1, Зона 2 Оборудование предназначено для категории взрывоопасности смеси I для работы в шахтах и рудниках, где имеется опасность взрыва рудничного метана и смеси II для работы в условиях возможного образования промышленных взрывоопасных смесей газов и пыли (по последней классификации категория III - для пыли) Оборудование для категории взрывоопасности смеси II разделяются на три подкатегории категории II: IIA, IIB, IIC	ГОСТ Р 51330.1-99 ГОСТ Р 52350.1-2005 ГОСТ Р МЭК 60079-1-2008
Ex е Защита вида «е» Исключение искры или повышенной температуры	Клеммные и соединительные коробки, светильники, посты управления, распределительные устройства, нагревательные элементы Зона 1 (частично), Зона 2	ГОСТ Р 51330.8-99 ГОСТ Р 52350.7-2005
Ex i Искробезопасная электрическая цепь Ограничение энергии искры или повышенной температуры	Измерительная и регулирующая техника, техника связи, датчики, приводы, аккумуляторные фонари. Уровни взрывозащиты Exi - электрооборудования Взрывоопасная зона 0 1 2   ia ia,ib ia,ib,ic Оборудование предназначено для категории взрывоопасности смеси I для работы в шахтах и рудниках, где имеется опасность взрыва рудничного метана и смеси II для работы в условиях возможного образования промышленных взрывоопасных смесей газов и пыли (по последней классификации категория III - для пыли) Оборудование в маркировкой ia, ib, ic для категории взрывоопасности смеси II разделяются на три подкатегории категории II: IIA, IIB, IIC	ГОСТ Р 51330.10-99 ГОСТ Р 52350.11-2005
Ex p Заполнение или продувка Ex – атмосфера изолирована от источника возгорания	Сильноточные распредшкафы, высокоинтегрированное IT оборудование, анализаторные приборы, сверхмощные электродвигатели Зона 1, Зона 2	ГОСТ Р 51330.3-99 ГОСТ Р 52350.2-2006 ГОСТ Р МЭК 60079-2-2009
Ex m Герметизация компаундом Ex – атмосфера изолирована от источника возгорания	Коммутирующие приборы малой мощности, индикаторы, датчики Зона 1, Зона 2	ГОСТ Р 51330.17-99 ГОСТ Р 52350.18-2006 ГОСТ Р МЭК 60079-18-2008
Ex o Масляное заполнение оболочки Ex – атмосфера изолирована от источника возгорания	Трансформаторы, пусковые сопротивления Зона 2	ГОСТ Р 51330.7-99 ГОСТ Р 52350.6-2006
Ex q Заполнение оболочки порошком Распространение взрыва во внешнюю среду исключено	Трансформаторы, конденсаторы, индикаторы Зона 1, Зона 2	ГОСТ Р 51330.6-99 ГОСТ Р 52350.5-2006
Ex n Вид защиты n Не имиеют зажигательную способность	Все устройства для Зоны 2 Оборудование Exn подразделяется на пять типов: А - для неискрящего электрооборудования; С - для искрящего электрооборудования, контакты которого имеют взрывозащиту, за исключением взрывозащиты с использованием оболочки с ограниченным пропуском газов, оболочки под избыточным давлением защитного газаили искробезопасной цепи; R - для оболочек с ограниченным пропуском газов; L - для искробезопасных цепейи искробезопасного электрооборудования; Z - для оболочек под избыточным давлением. Оборудование предназначено для категории взрывоопасности смеси II для работы в условиях возможного образования промышленных взрывоопасных смесей газов и пыли (по последней классификации категория III - для пыли) Оборудование c маркировкой nС или nL разделяются на три подкатегории категории II: IIA, IIB, IIC	ГОСТ Р 51330.14-99 ГОСТ Р 52350.15-2005
Ex s Специальная защита снижение вероятности возникновения электрической искры	Этот вид взрывозащиты может обеспечиваться следующими средствами: заключением электрических цепей в герметичную оболочку со степенью защиты IР67; герметизацией электрооборудования материалом, обладающим изоляционными свойствами (компаундами, герметиками); воздействием на взрывоопасную смесь устройствами и веществами для поглощения или снижения концентрации последних; и другими способами. Все устройства для Зоны 1 и Зоны 2	ГОСТ Р 51330.0-99 ГОСТ Р 22782.3-77

Категории взрывоопасности смеси

В существующей классификации предусмотрены две категории: I и II

Категория I – определяет требования к оборудованию, предназначенному для работы в шахтах и рудниках, где имеется опасность взрыва рудничного метана.
Категория II – оборудование, применяемое для работы в условиях возможного образования промышленных взрывоопасных смесей газов и взвесей. Т1 – коксовый газ, синильная кислота;
Т2 – дивинил, 4,4 – диметилдиоксан, диметилдихлорсилан, диоксан, нитроциклогексан, окись пропилена, окись этилена, этилен;
Т3 – акролеин, винилтрихлорсилан, сероводород, тетрагидрофуран, тетраэтоксисилан, триэтоксисилан, топливо дизельное, формальгликоль, этилдихлорсилан, этилцеллозольв;
Т4 – дибутиловый эфир, диэтиловый эфир, диэтиловый эфир этиленгликоля;
Т5 и Т6 – не применяются.

Параметры категорий взрывоопасных смесей

Категории IIA, IIB и IIC определяются следующими параметрами: безопасным экспериментальным максимальным зазором (БЭМЗ – максимальный зазор между фланцами оболочки, через который не происходит передача взрыва из оболочки в окружающую среду) и величиной МТВ (отношением минимального тока воспламенения смеси взрывоопасного газа и минимального тока воспламенения метана).

Категория взрывоопасной смеси	БЭМЗ (мм)	МТВ
I (рудничный метан)	более 1,0	1,0
IIA	0,9 и более	0,8
IIB	от 0,5 до 0,9	от 0,4 до 0,8
IIC	0,5 и менее	менее 0,45

Категории взрывоопасности смеси детализируются в зависимости от температуры самовоспламенения взрывоопасных газов и смесей. Согласно ГОСТу, действует следующая классификация по температуре самовоспламенения.

Классификация оборудования по температурным классам

В зависимости от наибольшей допустимой температуры поверхности оборудование группы II подразделяется на следующие температурные классы:

Группа смеси	Максимальная температура оборудования, °С	Температура самовоспламенения взрывоопасной среды, °С
Т1	до 450	свыше 450
Т2	до 300	свыше 300
Т3	до 200	свыше 200
Т4	до 135	свыше 135
Т5	до 100	свыше 100
Т6	до 85	свыше 85

Опции взрывозащищённых погрузчиков Nichiyu

На взрывозащищённые погрузчики Nichiyu можно в дополнение к стандартной комплектации поставить следующие опции:

• Фары
• Зуммер заднего хода
• Зуммер переднего и заднего хода
• Задняя лампа
• Задняя и парковочная лампы
• Маячок
• Сигнал
• Зеркало заднего вида
• Немаркий суперэластик передний
• Немаркий суперэластик задний
• Омеднённые вилы
• Полностью омеднённые вилы
• Дополнительный клапан
• Дополнительная гидролиния
• Сайдшифт

Укомплектованный омеднёнными вилами погрузчик Nichiyu
